一款智能硬件从概念到量产，往往要经历数百个技术决策点。北京赫嘉科技有限公司在多年智能硬件产品研发实践中发现，真正决定项目成败的，并非某个单点技术突破，而是嵌入式系统设计与后端供应链之间的协同效率。本文从工程视角拆解全流程关键节点，供硬件创业者与产品经理参考。

嵌入式系统设计：智能硬件的技术地基

嵌入式系统承担着传感采集、逻辑运算、通信协议栈和功耗管理的核心任务。以典型的MCU方案为例，选型时需在算力、外设接口、功耗预算和BOM成本之间做权衡。例如，采用Cortex-M4内核的MCU运行RTOS时，若任务调度周期设为1ms，中断响应延迟通常控制在5μs以内，这对电机控制或音频采集类应用至关重要。硬件抽象层（HAL）的规范化设计，能显著降低后续驱动移植的边际成本。

原理图评审与PCB布局的隐性成本

很多团队在智能硬件研发早期忽视信号完整性与电源完整性仿真。一块四层板的电源平面阻抗若超过50mΩ，ADC采样噪声可能上升6dB以上，直接导致传感器数据不可用。北京赫嘉科技在项目复盘中统计，约30%的样机打样返工源于布局阶段的地平面分割不当，而非器件选型错误。

样机打样：从原理验证到可制造性过渡

样机打样不是简单的“下单生产”，而是设计意图与制造能力的第一轮碰撞。工程样机（EVT）阶段通常只做3-5台，重点验证功能通路；而设计验证（DVT）阶段需20-50台，开始引入环境测试与可靠性筛选。关键动作包括：

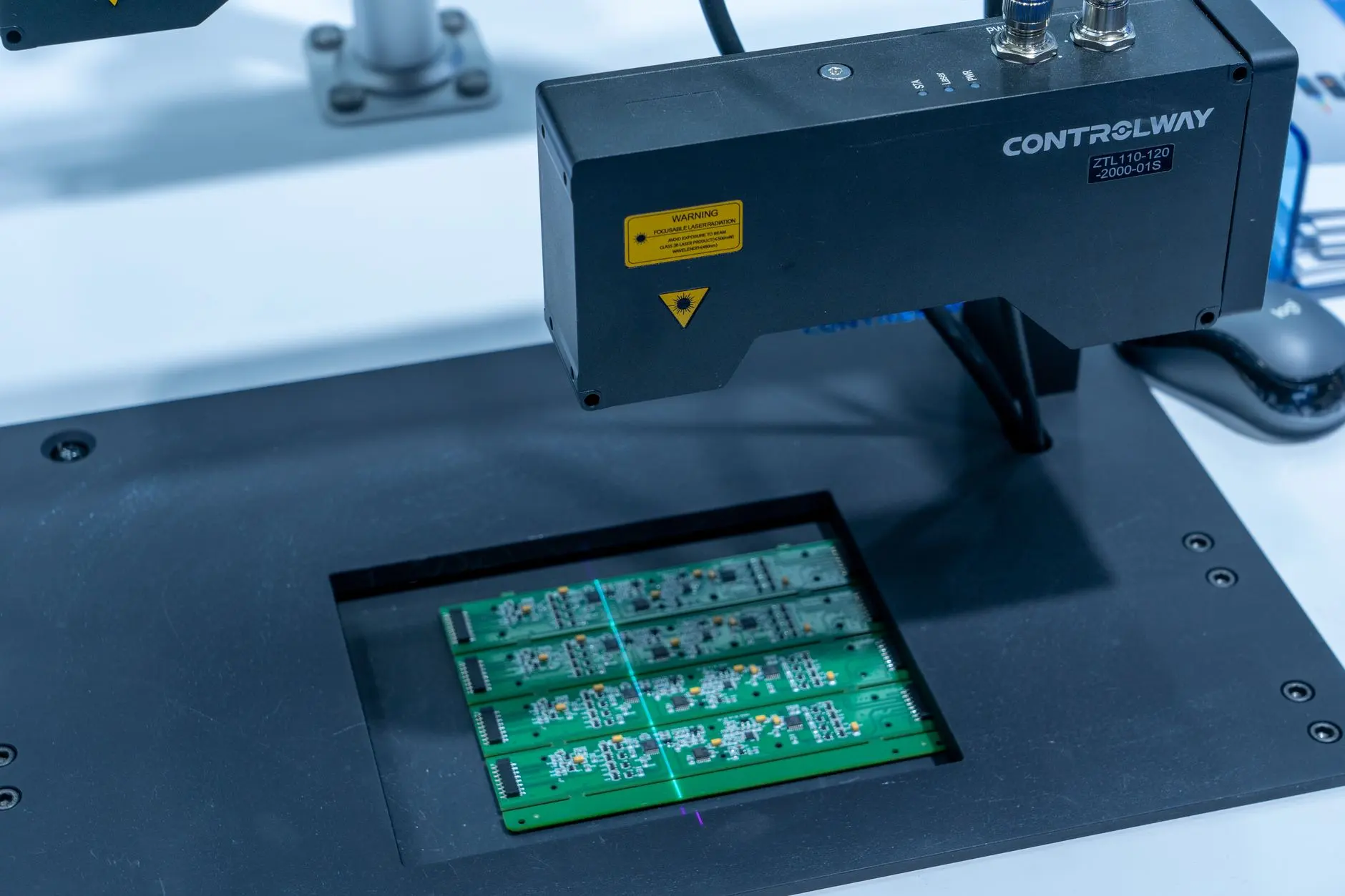

• DFM检查：焊盘间距、器件间距、拼板方式是否满足产线精度
• BOM替代料验证：避免单一货源导致交付风险
• 固件烧录与校准工装：提前定义测试点与烧录接口

数据对比：不同阶段的迭代周期与成本

以北京赫嘉科技经手的典型工业网关项目为例：EVT阶段从PCB定稿到样机回板约7天，单板成本约800元；DVT阶段因增加EMC预测试和温度循环，周期拉长至18天，单板成本升至1200元；PVT（量产验证）阶段则需45天以上，但单板成本可降至320元。提前在产品研发早期锁定关键物料与工艺窗口，能压缩总迭代次数1-2轮。

结语：流程协同比单点技术更稀缺

智能硬件的竞争早已不是“能不能做出来”，而是“多快好省地做稳定”。嵌入式系统设计决定了功能上限，样机打样与产品研发流程的咬合程度则决定了交付下限。北京赫嘉科技有限公司建议团队在项目启动时即建立跨职能的DFx检查清单，把可测试性、可制造性、可维护性前置到原理图阶段——这比后期任何补救都更省时间与预算。
