智能硬件的创业浪潮正在经历一场残酷的过滤。资本退潮之后，市场对“PPT原型”的容忍度降至冰点，投资人与终端客户的目光齐刷刷聚焦在一个朴素却艰难的问题上：你的样机，能不能变成能量产的货？从实验室里跳动的开发板，到流水线上整齐出货的终端，这中间的鸿沟，往往比从0到1的创意构思更为凶险。北京赫嘉科技在服务众多客户的过程中发现，这段旅程的成败，绝不取决于某一个灵光乍现的瞬间，而是取决于对嵌入式系统开发全链路关键节点的精准把控。

样机打样：当“能跑”遇上“能造”

很多团队在样机阶段犯下的第一个致命错误，是把“功能验证”与“工艺验证”混为一谈。一块手工焊接的核心板在桌面demo上运行流畅，不代表它能在SMT产线上经受住回流焊的高温考验。真正的样机打样，应当是一次对产品定义的“压力测试”，它不仅要证明软件逻辑的正确性，更要暴露结构公差、电磁兼容性以及散热设计的潜在缺陷。我们常建议客户在打样前，就与嵌入式系统工程师共同完成一份《DFM（可制造性设计）评审清单》，把元器件封装选型、PCB叠层设计与外壳开模的可行性前置到代码编写之前。这个过程虽然繁琐，却能将后期80%的“返工炸弹”提前拆除。

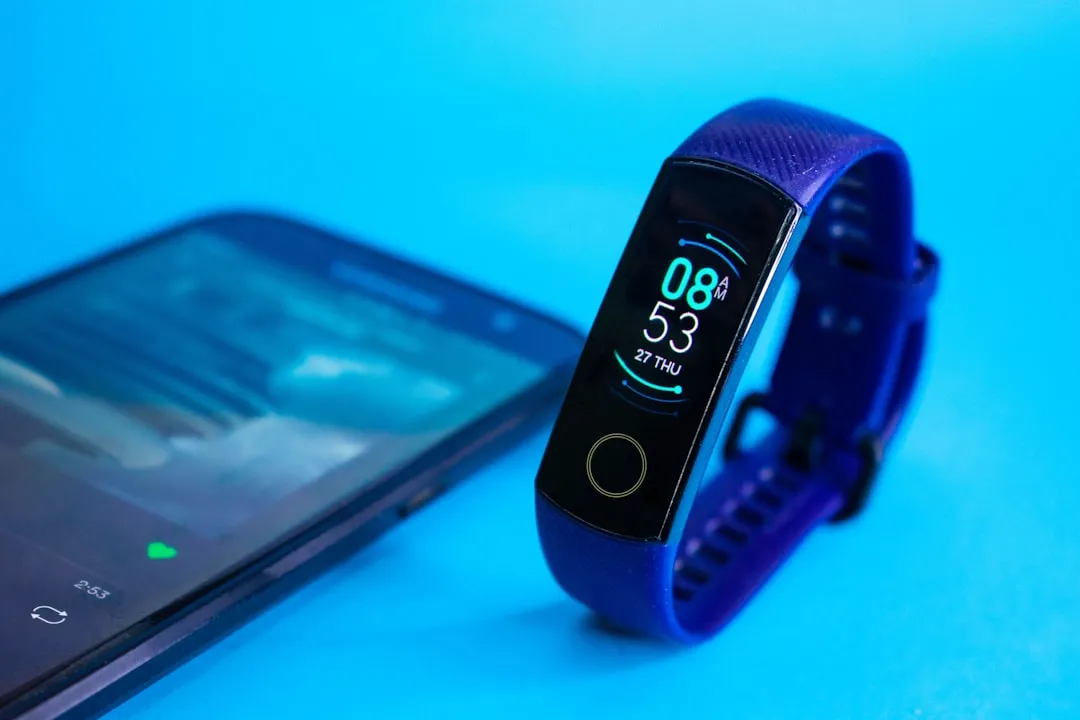

以一颗常见的蓝牙SoC为例，样机阶段使用开发板外接天线，信号强度可能远超预期。但当你将其压缩进一个金属外壳的穿戴设备中，天线净空区被挤压，谐振频率发生偏移，连接稳定性会断崖式下跌。 这类问题，唯有在接近量产状态的样机上，通过无源测试与有源测试的交叉验证才能发现。跳过这一步，后续的认证测试将寸步难行。

嵌入式系统的“隐形工期”：固件迭代的底层逻辑

如果说硬件是骨架，那么嵌入式系统的固件便是神经系统。许多创业者低估了底层驱动与操作系统的适配工作量，他们往往把应用层开发的时间表，直接等同于整个软件周期。但实际上，外设驱动的稳定性、低功耗管理的策略、OTA升级的断点续传机制，这些底层模块的调试与验证，其时间成本通常是应用逻辑的2到3倍。尤其是在量产阶段，面对不同批次元器件带来的电气特性微差，固件需要具备足够的鲁棒性去“容忍”这些物理世界的噪声。

一个务实的做法是采用“硬件在环（HIL）”的测试策略。在产品研发的中后期，将真实的MCU与模拟的传感器信号源连接，通过自动化脚本进行7x24小时的连续压力测试。这不仅能在发货前捕获偶发性的死锁或内存溢出，更能为后续的批量生产建立一套可量化的质量基线。我们内部有一个不成文的规定：如果固件在HIL环境中无法连续稳定运行72小时，就绝不进入试产阶段。

从百台到万台：量产交付的“爬坡”艺术

样机打样完成，只是拿到了进入赛场的入场券。真正的考验，在于从百台试产到万台量产的“爬坡”过程。这个阶段的挑战，往往不是单一的技术难题，而是供应链管理与测试工装的系统工程。你需要关注的是核心物料的供货周期波动，以及测试治具的误判率是否低于1%。我们曾见过一个项目，因为忽视了电容的封装兼容性，导致在产线上出现0.5%的虚焊率，虽然单看比例不高，但在十万级的出货量面前，这就是五百台故障机，足以摧毁一个季度的利润。

• 测试覆盖策略：不是所有功能都需要100%全检。针对关键的射频指标与电源纹波，必须采用在线ICT与FCT测试；而对于外观划痕等非致命项，则可以通过抽检或AI视觉进行辅助判定。
• 供应链备份机制：任何独家物料都存在断供风险。在量产爬坡前，嵌入式系统团队需主动筛选出关键器件，并完成至少一颗引脚兼容的替代料验证。

在这一阶段，嵌入式系统开发团队与代工厂的沟通粒度，需要从“能不能做”转变为“如何稳定地做”。这要求研发人员频繁驻场，与产线技师一同分析不良品，甚至需要调整焊接曲线的Profile参数来适应不同季节的锡膏活性。这种看似琐碎的工艺打磨，恰恰是决定毛利空间与品牌口碑的胜负手。

结语：留给未来的冗余

回顾智能硬件从概念到落地的全过程，我们不难发现，所谓的关键节点并非孤立存在，而是环环相扣的因果链。北京赫嘉科技始终认为，成熟的产品研发管理，从一开始就要为量产交付后的运维与迭代预留冗余。无论是预留用于调试的UART日志接口，还是在固件架构中保留一段可扩展的存储分区，这些不起眼的细节，决定了产品在生命周期后半段是否能保持生命力。智能硬件的竞争，从来不只看谁跑得快，更看谁能在颠簸的路上不散架。
