一个合格的样机打样流程，应当覆盖从原理图定稿到可量产性评估的完整链路。以我们服务过的某医疗级可穿戴设备项目为例，其嵌入式系统搭载了Cortex-M7内核主控与多路高精度传感器，在进入打样阶段前，团队花了三周时间进行电源树分析和信号完整性预仿真，这为后续一次性点亮打下了基础。以下是打样过程中最容易被忽视、却决定成败的几个关键节点。

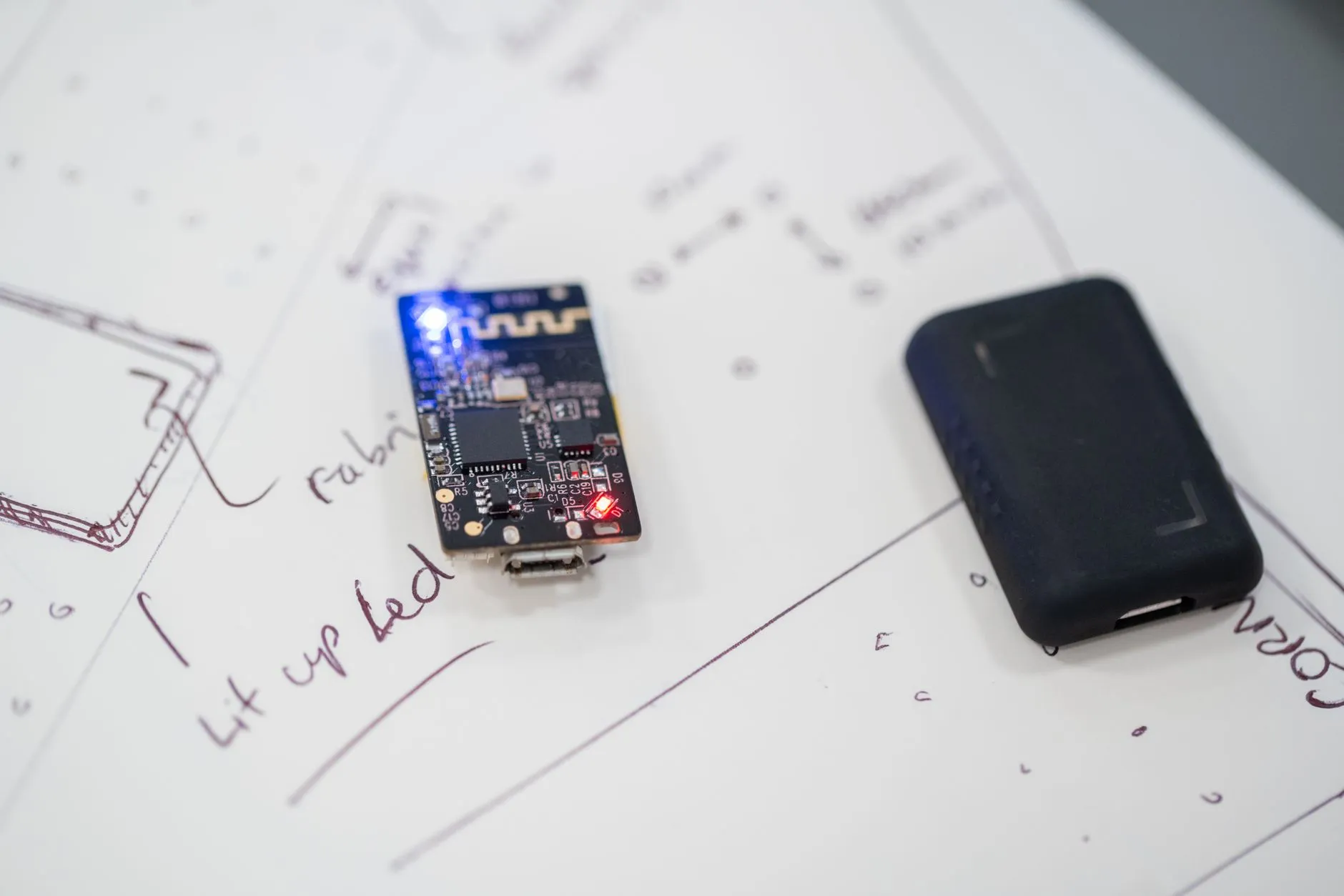

节点一：PCB与结构件的DFM联合评审

很多硬件工程师习惯把PCB Layout交给板厂后，就转头去催结构设计师出3D图。但真正的风险在于两者之间的配合。比如，板边器件距外壳内壁的安全间距不足2mm，或者Type-C连接器的焊盘与塑胶定位柱产生物理干涉，这些都会在打样阶段集中爆发。

我们的建议是：在投板前，务必组织一次PCB与结构件DFM联合评审会，重点核对以下内容：

• 板卡外形公差与外壳扣合间隙（建议预留0.15mm以上）
• 高发热器件（如功率电感、LDO）周围是否有散热气流通道
• 天线净空区是否被金属结构件遮挡
• 测试探针点是否被结构胶或螺丝柱覆盖

这一步看似琐碎，却能将后期改版次数降低至少40%。

节点二：嵌入式固件的前期“裸跑”测试策略

样机打样并非要等所有硬件焊接完毕才开始写代码。成熟的团队会在打样期间同步进行嵌入式系统的Bootloader移植和最小系统驱动开发。当样板从贴片厂寄回时，硬件工程师应该第一时间用示波器检查各电源轨的纹波和上电时序，而固件工程师则要准备好一套自检程序，用来验证Flash读写、时钟校准和基本GPIO状态。

这里有一个真实的教训：某物联网网关项目在首批10台样机中，有3台出现随机死机。后来定位到是嵌入式系统的看门狗初始化时序晚于外设上电，导致偶发复位。这类问题在纯软件环境下根本无法复现，只有通过样机批量测试才能暴露。因此，我们强烈建议在打样阶段就安排至少5台以上的样机进行24小时连续压力测试，记录故障间隔时间。

案例：从打样失败到顺利量产的30天复盘

去年我们协助一家做工业手持终端的客户进行二次打样。第一版样机在跌落测试中频繁出现LCD排线松动，原因是连接器方向与FPC弯折应力方向一致。经过应力仿真分析后，我们在第二版中改变了排线走向，并增加了一颗点胶固定柱。这个改动看似微小，却让整机可靠性测试通过率从62%提升到98%。同时，通过优化产品研发流程中的物料承认环节，将原来备料周期压缩了11天。

打样阶段的数据记录同样重要。我们要求每次测试后必须输出包含温升曲线、功耗分布和信号质量截图的报告，这些数据不仅是当前项目的决策依据，更会成为下一代产品研发的参考基线。没有数据积累的样机打样，就像没有航海日志的远航，也许能到达终点，却永远无法复现路径。

结论：打样是整个智能硬件产品研发的“风险前置过滤器”

从嵌入式系统的代码调试到结构件的应力释放，从样机打样的工艺验证到量产时的良率控制，每一个环节都在考验团队对工程细节的把控能力。与其在量产阶段为千分之三的缺陷率焦头烂额，不如在打样阶段多花三天时间做交叉验证。北京赫嘉科技在过往交付的七十余个智能硬件项目中，始终遵循一条原则：样机不是用来证明“能工作”，而是用来发现“哪里会坏”。

当你的样机在测试台上连续运行一周无故障，且所有测试数据都在设计阈值内留有20%以上的余量时，就可以放心启动模具和产线了。真正的量产交付，其实从打样结束那一刻就已经开始倒计时。
