当一款智能硬件从概念图纸走向量产货架，样机打样往往是最容易被低估、却最能决定生死的一环。很多团队在嵌入式系统联调阶段才发现结构干涉或功耗超标，被迫推倒重来，白白消耗三到六个月的产品研发周期。北京赫嘉科技有限公司在服务数十个智能硬件项目的过程中发现，打样不是简单的“做几个壳子焊几块板子”，而是一套需要精密统筹的工程方法论。

被忽视的“隐形断层”：为什么你的样机总在返工？

常见误区是把样机打样等同于结构手板加工。实际上，一块功能完好的PCBA在装入异形腔体后，天线净空区可能被金属支架侵占，导致蓝牙信号衰减40%以上；又或者，你以为选定的Type-C连接器在市场上已有替代料，却未验证其焊盘兼容性，等到贴片完成才发现引脚定义不同。这些问题的根源在于，智能硬件的样机打样本质上是电子、结构、热设计、射频四个维度的交叉验证，任何单点推进都会埋下隐患。

更棘手的是供应链波动。2024年以来，部分车规级MCU的交期仍长达52周，而消费级Wi-Fi模组的价格起伏不定。如果不提前锁定关键物料的替代方案，打样阶段的“等料”时间甚至能超过实际制造时间。样机打样不仅是技术活，更是对供应链调度能力的极限测试。

拆解打样流程：从EVT到PVT的四个关键动作

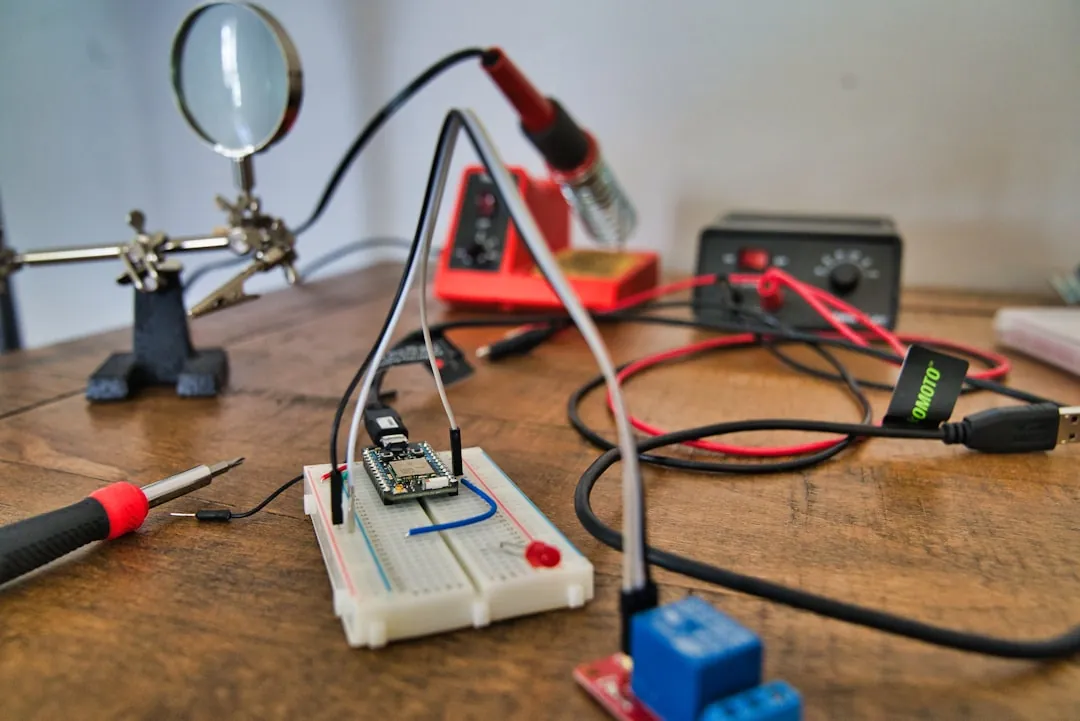

成熟的智能硬件产品研发路径通常划分为EVT（工程验证测试）、DVT（设计验证测试）、PVT（生产验证测试）三个阶段。每个阶段的样机侧重点截然不同。EVT阶段要敢于“用笨办法”——飞线、外置探头、开放式结构都无妨，目的是快速暴露嵌入式系统底层逻辑错误，比如电源时序是否满足传感器上电要求、中断优先级是否导致数据丢包。到了DVT阶段，样机必须无限接近最终形态，此时需要重点验证跌落、温升和EMC指标。我们曾有一个医疗级手环项目，在DVT阶段发现充电触点的耐腐蚀等级不足，果断将镀金厚度从1u''提升到3u''，虽然单颗物料成本增加0.8元，却避免了售后年化2%的返修率。

量产前的PVT样机则考验制造一致性。这时候打样要放在真正的产线上跑，用与量产完全相同的钢网、治具和焊接参数。很多团队忽略的是，手工焊接的样机与回流焊生产的样机，其电气参数可能差异显著——尤其是高频电路和电源纹波指标。务必在PVT阶段收集至少20台样机的关键参数分布，才能判断设计裕量是否足够。

打样不是终点：如何让样板数据反哺设计？

拿到合格的样机后，专业团队会立即建立“问题清单+参数基线”的双轨记录。比如，在-20℃低温环境下，锂电池放电曲线会出现明显拐点，嵌入式系统的低电压检测阈值是否留有足够迟滞？又比如，当外壳采用IML工艺时，表面油墨厚度是否影响了NFC天线的谐振频率？这些数据要反向输入到原理图和Layout的下一版修订中。北京赫嘉科技在项目复盘中发现，超过60%的硬件可靠性隐患，其实都可以通过系统的样机测试用例提前暴露，关键在于是否愿意在打样阶段投入足够多的测试工时。

对于初创团队，建议每次打样数量控制在5-8台，而不是只打1台“孤品”。多出的样机用来做破坏性测试——插拔寿命、盐雾试验、微跌测试，这些数据在后续申请CCC或FCC认证时同样不可或缺。同时，与具备SMT贴片、线束加工、模具注塑能力的全链条工厂合作，能显著缩短跨厂沟通的等待时间。

实践建议与趋势展望

如果你正准备启动下一代智能硬件项目，请把样机打样的预算从总研发费用的10%提高到15%，并预留至少3周的测试缓冲期。在方案选型阶段就引入嵌入式系统工程师和结构工程师的联合评审，而非等PCB layout完成后再“补课”。

行业趋势上，数字孪生与3D打印正在改变打样节奏。部分领先企业已经开始用仿真软件预先验证天线布局和热流道，将物理打样轮次从4-5轮压缩到2轮以内。但无论工具如何进化，智能硬件成功的底层逻辑始终未变：用尽量低的成本、在尽量短的时间内，获取最接近真实量产状态的数据。样机打样正是这条逻辑链上最不可压缩的一环，它既是技术的试金石，也是产品研发团队工程素养的照妖镜。
