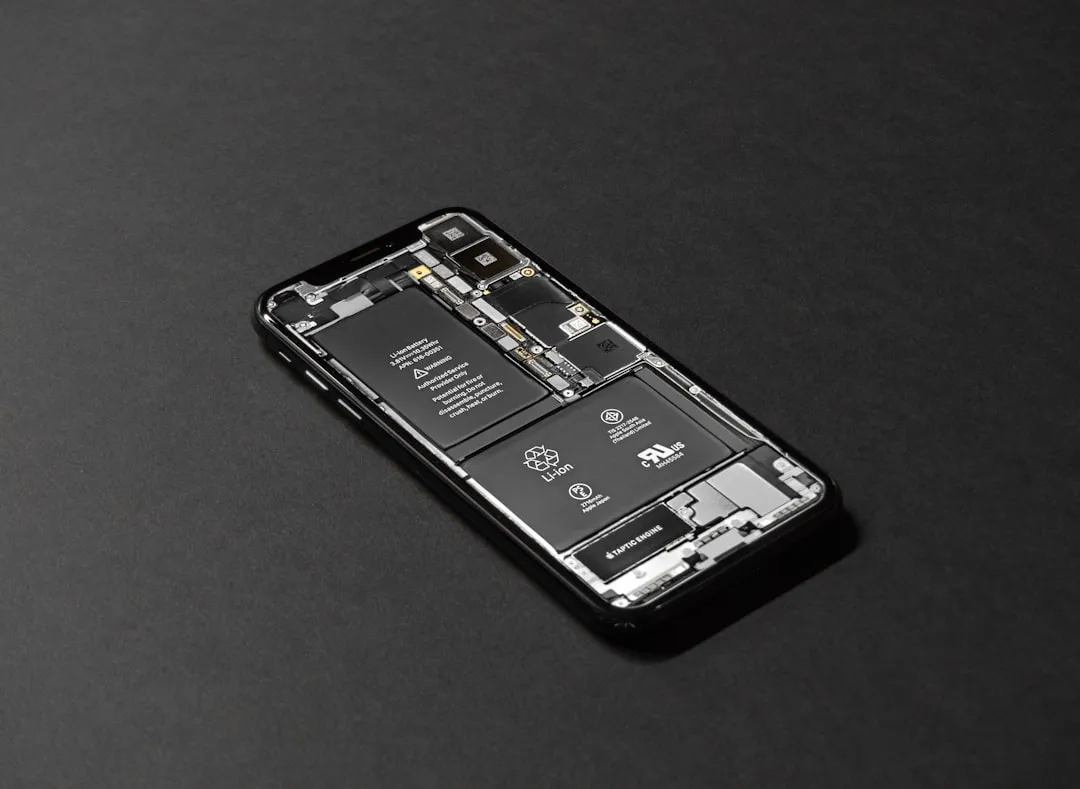

从一块裸板到可交付的量产设备，智能硬件的诞生从来不是一蹴而就。很多团队在DEMO阶段跑得飞快，却在样机打样和试产环节栽了跟头——芯片选型留的余量不够、固件烧录流程没标准化、结构件公差和PCB板厚不匹配……这些问题就像定时炸弹，等到小批量交付时才集体引爆。北京赫嘉科技有限公司在多年嵌入式系统开发与产品研发实践中，总结出一套从样机到量产的可控路径，今天拆开聊聊其中的关键把控点。

样机打样：不只是“把电路焊出来”

样机打样阶段，最容易犯的错误是把“能跑”当成“能产”。实验室里飞线加杜邦线搭出来的功能验证板，和真正考虑EMC、热分布、信号完整性的工程样机，完全是两个物种。我们通常把打样拆成两个层级：EVT（工程验证测试）和DVT（设计验证测试）。EVT阶段可以容忍手工焊接和临时改动，但到了DVT，PCB的叠层设计、阻抗匹配、电源纹波都必须按量产标准来。

实操中，我们会在DVT样机上强制跑72小时高温老化（65℃/85%RH），同时用示波器抓取关键节点（如DDR时钟、电源轨）的时序余量。一个常见的坑是：常温下一切正常，温度一上来，LDO输出电压漂移超过3%，直接导致传感器数据跳变。这类问题必须在样机打样阶段暴露并修正，否则到量产阶段再改板，成本和时间损失都不是线性增长，而是几何级数。

嵌入式系统固件：从“能运行”到“可量产”

固件层面的把控，核心在于可追溯性和可恢复性。很多研发团队用JTAG口直接烧录调试固件，这在样机阶段没问题，但量产时就必须切换到量产烧录方案——比如通过UART或USB DFU接口，配合加密芯片做唯一ID绑定。我们在嵌入式系统开发中，专门维护一个“烧录矩阵”文档，记录每一版固件对应的硬件版本、Bootloader版本、以及已知的勘误表。

另外，量产固件必须启用看门狗和日志回传机制。这里有个数据对比：未启用看门狗的设备，在恶劣电磁环境下（如靠近电机或开关电源）的故障率约为2.3%；启用硬件看门狗并配置合理的喂狗周期后，故障率可降至0.4%以下。这1.9个百分点的差距，在10万级出货量面前，就是近2000台设备的售后差异。

数据对比与试产验证：用数字说话

从样机打样到量产交付，中间必须经过试产（PVT）环节。以我们最近接手的一个工业手持终端项目为例，其产品研发周期中，EVT用了3周，DVT用了4周，PVT仅用了2周。但PVT阶段暴露的问题数量（共17项）比DVT阶段（共9项）多了近一倍。这说明什么问题？说明DVT阶段的测试场景还不够贴近产线实际——比如产线工人的静电防护习惯、焊接炉温曲线的波动、贴片机吸嘴对元件的压力差异，这些变量在实验室里根本模拟不出来。

• 良率曲线：PVT首批200台，良率仅91%，通过调整回流焊温度和钢网开孔尺寸，第二批良率提升至97.5%
• 测试覆盖率：增加ICT（在线测试）和FCT（功能测试）的联动，将漏检率从0.8%压到0.15%
• 供应链缓冲：关键物料（如MCU、Flash）准备1.5倍安全库存，避免因批次一致性差异导致停线

这里特别想强调一点：很多团队在PVT阶段发现良率不达标，第一反应是换物料或改设计，但往往忽略了工艺参数窗口的优化。比如某款连接器的焊接，峰值温度从245℃调到252℃，虚焊率直接下降60%。这种微调，需要嵌入式系统开发工程师和工艺工程师坐在一起，对着炉温曲线和X-Ray检测图逐项过。



结语：把控环节，本质是管理“不确定性”

智能硬件的产品研发，说到底是一场与不确定性共舞的博弈。样机打样验证的是设计逻辑，量产交付验证的是工程能力。北京赫嘉科技有限公司始终强调一个观念：不要把量产问题留给产线去解决，也不要把设计问题留给客户去发现。嵌入式系统开发中，每一个环节的把控都应该是前置的、量化的、可回溯的。从BOM表的物料等级确认，到固件版本的管理，再到测试夹具的防呆设计，每一处细节都决定了最终交付的是一堆零件，还是一件可靠的产品。这条路没有捷径，但走扎实了，返工率就是最好的回报。
