智能硬件创业者和产品经理常陷入一个误区：以为样机打样成功就等于产品可以量产了。实际上，从功能样机到可批量交付的成熟产品，中间隔着工艺优化、供应链磨合、测试体系搭建等多道深坎。北京赫嘉科技有限公司在多年嵌入式系统研发与产品化服务中，总结出一条清晰路径——**样机打样不是终点，而是质量控制的起点**。

一、样机打样阶段：验证“能不能做”

样机打样的核心目标不是“好看”，而是验证硬件设计、嵌入式软件逻辑与结构配合的可行性。这个阶段通常分两步走：手板验证（外观/结构）和工程样机（功能/性能）。手板多用3D打印或CNC加工，重点看装配尺寸；工程样机则必须用接近量产工艺的PCB和物料，才能真实反映信号完整性和散热表现。

我们遇到过不少客户，在打样阶段用“手工飞线”代替正规连接器，结果到了小批量阶段才发现接触阻抗不一致，导致嵌入式系统偶发复位。所以，专业做法是在样机打样时就锁定关键物料品牌与批次，尤其是MCU、电源芯片、传感器这类核心器件。

二、中试与试产：质量控制的关键分水岭

样机打样通过后，直接跳入大批量生产是高风险操作。正确的做法是安排中试（小批量试产），通常数量在50-200台之间。这一阶段要解决三个问题：可制造性（DFM）、可测试性（DFT）、装配良率。例如，贴片工艺中焊盘间距是否适合回流焊、测试点是否预留充足，这些都会在中试阶段暴露出来。

• 工艺参数固化：回流焊温度曲线、波峰焊速度、螺丝扭矩等必须形成书面规范。
• 老化测试标准：针对智能硬件，建议至少做24小时-72小时连续通电老化，监控温升和功耗漂移。

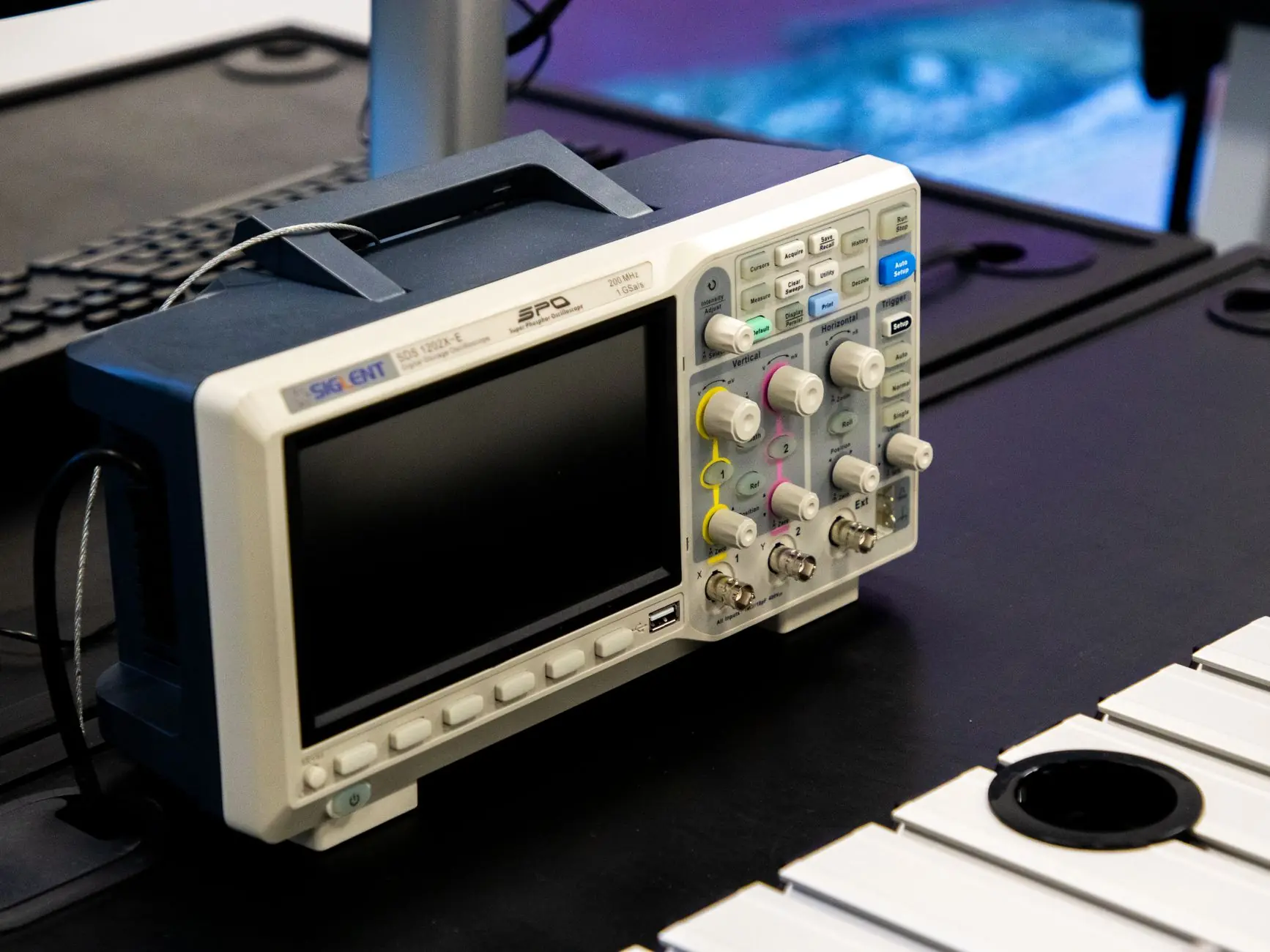

• 首件检验（FAI）：不仅看外观，还要用示波器抓取关键信号波形，与样机打样时的基准对比。

三、批量生产中的动态质量控制

进入批量阶段后，质量控制不能只靠IQC和OQC抽检。智能硬件产品涉及嵌入式系统固件升级，每一批次的固件版本、Bootloader配置、校准参数都要做唯一性追溯。我们建议在产线上增加“在线烧录+自动校验”环节，避免人工错漏。

另外，供应链的批次一致性往往被低估。同一型号的MLCC电容，不同批次可能ESR特性有差异，这在高速数字电路里会引起时序抖动。所以，批量生产时要对每批来料做关键参数复测，而不是只看规格书。

案例：某户外智能锁的“滑铁卢”与补救

去年有个客户做4G联网智能锁，样机打样阶段各项指标优秀，但小批量试产时发现低温环境下（-20℃）开锁成功率从99%掉到91%。排查后发现，问题不在嵌入式软件逻辑，而是某型号锂电池在低温下内阻增大，配合DC-DC转换器的瞬态响应不足，导致电机驱动电压跌落。我们协助客户更换了低内阻电芯，并优化了电源管理策略的负载切换阈值，最终量产良率稳定在99.3%。这个案例说明：样机打样的成功，永远不能替代量产环境下的极端工况验证。

结论：建立“设计-打样-验证-量产”闭环

智能硬件产品研发的成败，往往取决于从样机打样到批量生产这段“灰色地带”的管理精度。北京赫嘉科技有限公司建议，无论团队大小，都应建立阶段门评审机制——每个环节必须有可量化的通过标准（如DFM检查表、测试覆盖率、良率阈值），而不是凭经验“拍脑袋”放行。只有把质量控制前置到打样阶段，并贯穿于中试与量产，才能真正实现从“能做出来”到“稳定地做出来”的跨越。
